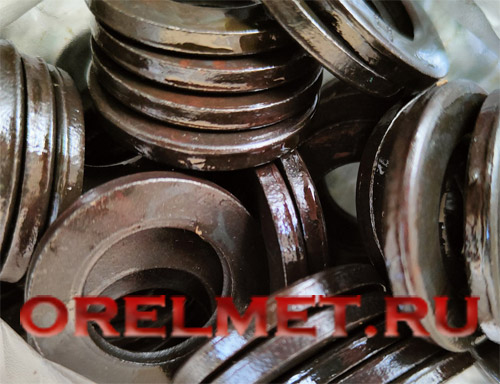

Шайба ГОСТ 11371-78 плоская
Как правило, шайбы плоские применяются со шпильками, болтами и гайками. Аналог - шайба плоская ДИН 125.
Применение: подкладывается под болты, гайки или шпильки с целью предотвращения повреждений поверхности скрепляемых деталей, для создания большей опорной площади и предотвращения самоотвинчивания крепежа.
Основные типы:
- с классом точности А и С тип исполнения 1
- с классом точности А тип исполнения 2.
Условное обозначение (примеры):
- Шайба 2.16.01.10 ГОСТ 11371-78 - шайба плоская без покрытия, тип исполнения 2, для болта или шпильки диаметром 16,0 мм, изготовленная из марки стали 10.
- Шайба А 16.01.10.016 ГОСТ 11371-78 - шайба плоская оцинкованная, тип исполнения 1, класса точности А, для болта или шпильки диаметром 16,0 мм., изготовленная из марки стали 10.
На чертеже и в таблице указаны размеры и вес шайбы:
| Крепеж | Диаметр резьбы крепежной детали, d | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| Шайба | d1 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 |
| Шайба | d2 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 |
| Шайба | S | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3.5 | 4 |
| Шайба | Вес плоской шайбы, 1000 шт./кг | 0.99 | 1.73 | 3.44 | 6.07 | 8.38 | 10.98 | 13.98 | 16.36 | 17.47 | 31.06 | 39.138 |
Продажа оптом от 100 кг. Цены на плоскую шайбу уточняйте у наших менеджеров.
