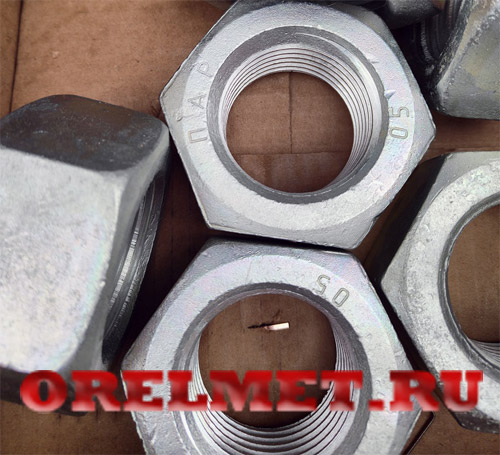

Гайки высокопрочные ГОСТ 22354-77.
Гайка высокопрочная производятся согласно ГОСТ 22354-77. Размеры: от М16 до М48.
Обычно применяется вместе с болтами высокопрочными по ГОСТ 22353 и шайбой высокопрочной по ГОСТ 22355.
Примеры обозначения:
- Гайка ГОСТ 22354-77 М36-6Н.110 - гайка высокопрочная, диаметр резьбы d = 36 мм, поле допуска резьбы 6Н, для высокопрочного болта класса прочности 110, климатического исполнения У (для умеренной климатической зоны), категории размещения 1
- Гайка ГОСТ 22354-77 М30-6Н.110.ХЛ1 - гайка с диаметром резьбы d = 30 мм, поле допуска 6Н, для высокопрочного болта с наименьшим временным сопротивлением σв = 1100 МПа (110 кгс/мм2), класс прочности 110, климатического исполнения ХЛ (для холодной климатической зоны), категории размещения 1, марка стали - 40Х
Конструкция, размеры, а также вес высокопрочных гаек ГОСТ 22354-77:
| d | гайка М16 | (18) | Гайка М20 | (22) | Гайка М24 | (27) | Гайка М30 | Гайка М36 | Гайка М42 | Гайка М48 | |
| Шаг резьбы | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| m | 15 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 | ||
| S | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | ||
| е , не менее | 29,9 | 33,3 | 35,0 | 39,6 | 45,2 | 50,9 | 60,8 | 72,1 | 83,4 | ||
| d a | не менее | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| Теоретический вес гаек, кг/1000 шт.» | |||||||||||
| 50 | 66 | 80 | 108 | 171 | 224 | 213 | 368 | 611 | 921 | ||
Примечание: применять высокопрочные гайки с размерами, которые заключены в скобки, не рекомендуется.
Продажа гайки 40Х размеры М16, М24, М30, М48 оптовыми партиями от 100 кг с доставкой по России.
