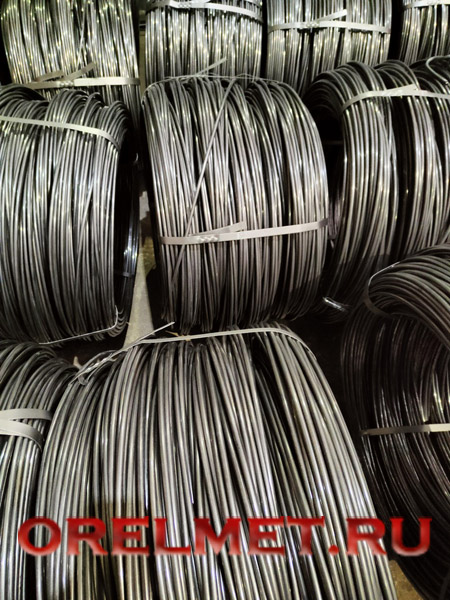

Сталь калиброванная холоднотянутая или холоднокатанная круглая диаметром от 3 до 100 мм ГОСТ 7417-75
Форма выпуска: мотки и прутки мерной и немерной длины.
Длина прутков:
- от 2 до 6,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали;
- от 1,5 до 6,5 м - из высоколегированной стали.
Диаметры калиброванной стали и предельные отклонения по ним по ГОСТ 7417-75:
| Диаметр, мм | Предельное отклонение, мм | Площадь поперечного сечения, мм | Масса 1 м, кг | |||
| h9 | h10 | h11 | h12 | |||
| 3,0 | -0,025 | -0,040 | -0,060 | -0,100 | 7,07 | 0,056 |
| 3,1 | -0,030 | -0,048 | -0,075 | -0,120 | 7,55 | 0,059 |
| 3,2 | 8,04 | 0,063 | ||||
| 3,3 | 8,55 | 0,067 | ||||
| 3,4 | 9,08 | 0,071 | ||||
| 3,5 | 9,62 | 0,076 | ||||
| 3,6 | 10,18 | 0,080 | ||||
| 3,7 | 10,75 | 0,084 | ||||
| 3,8 | 11,34 | 0,089 | ||||
| 3,9 | 11,95 | 0,094 | ||||
| 4,0 | 12,56 | 0,099 | ||||
| 4,1 | 13,20 | 0,104 | ||||
| 4,2 | 13,85 | 0,109 | ||||
| 4,4 | 15,21 | 0,119 | ||||
| 4,5 | 15,90 | 0,125 | ||||
| 4,6 | 16,62 | 0,130 | ||||
| 4,8 | 18,10 | 0,142 | ||||
| 4,9 | 18,86 | 0,148 | ||||
| 5,0 | 19,63 | 0,154 | ||||
| 5,2 | 21,24 | 0,167 | ||||
| 5,3 | 22,06 | 0,173 | ||||
| 5,5 | 23,76 | 0,186 | ||||
| 5,6 | 24,63 | 0,193 | ||||
| 5,8 | 26,42 | 0,207 | ||||
| 6,0 | 28,27 | 0,222 | ||||
| 6,1 | -0,036 | -0,058 | -0,090 | -0,150 | 29,22 | 0,229 |
| 6,3 | 31,17 | 0,245 | ||||
| 6,5 | 33,17 | 0,260 | ||||
| 6,7 | 35,26 | 0,277 | ||||
| 6,9 | 37,39 | 0,294 | ||||
| 7,0 | 38,48 | 0,302 | ||||
| 7,1 | 39,59 | 0,311 | ||||
| 7,3 | 41,85 | 0,329 | ||||
| 7,5 | 44,18 | 0,347 | ||||
| 7,7 | 46,57 | 0,366 | ||||
| 7,8 | 47,78 | 0,375 | ||||
| 8,0 | 50,27 | 0,395 | ||||
| 8,2 | 52,81 | 0,415 | ||||
| 8,5 | 56,75 | 0,445 | ||||
| 8,8 | 60,82 | 0,477 | ||||
| 9,0 | 63,62 | 0,500 | ||||
| 9,2 | 66,48 | 0,522 | ||||
| 9,3 | 67,93 | 0,533 | ||||
| 9,5 | 70,88 | 0,556 | ||||
| 9,8 | 75,43 | 0,592 | ||||
| 10,0 | 78,54 | 0,616 | ||||
| 10,2 | -0,043 | -0,070 | -0,110 | -0,180 | 81,71 | 0,641 |
| 10,5 | 86,59 | 0,680 | ||||
| 10,8 | 91,61 | 0,719 | ||||
| 11,0 | 95,03 | 0,746 | ||||
| 11,2 | 98,52 | 0,773 | ||||
| 11,5 | 103,90 | 0,815 | ||||
| 11,8 | 109,36 | 0,858 | ||||
| 12,0 | 113,10 | 0,890 | ||||
| 12,2 | 116,90 | 0,918 | ||||
| 12,5 | 122,72 | 0,963 | ||||
| 12,8 | 128,68 | 1,010 | ||||
| 13,0 | 132,70 | 1,042 | ||||
| 13,2 | 136,85 | 1,074 | ||||
| 13,5 | 143,14 | 1,124 | ||||
| 13,8 | 149,57 | 1,174 | ||||
| 14,0 | 153,90 | 1,208 | ||||
| 14,2 | 158,37 | 1,243 | ||||
| 14,5 | 165,13 | 1,296 | ||||
| 14,8 | 172,03 | 1,350 | ||||
| 15,0 | 176,7 | 1,387 | ||||
| 15,2 | 181,5 | 1,42 | ||||
| 15,5 | 188,7 | 1,48 | ||||
| 15,8 | 196,1 | 1,54 | ||||
| 16,0 | 201,1 | 1,58 | ||||
| 16,2 | 206,1 | 1,62 | ||||
| 16,5 | 213,8 | 1,68 | ||||
| 16,8 | 221,7 | 1,74 | ||||
| 17,0 | 227,0 | 1,78 | ||||
| 17,2 | 232,3 | 1,82 | ||||
| 17,5 | 240,5 | 1,89 | ||||
| 17,6 | 243,2 | 1,91 | ||||
| 17,8 | 248,8 | 1,95 | ||||
| 18,0 | 254,5 | 2,00 | ||||
| 18,5 | -0,052 | -0,084 | -0,130 | -0,210 | 268,8 | 2,11 |
| 19,0 | 283,5 | 2,23 | ||||
| 19,5 | 298,6 | 2,34 | ||||
| 20,0 | 314,2 | 2,47 | ||||
| 20,5 | 330,1 | 2,59 | ||||
| 21,0 | 346,4 | 2,72 | ||||
| 21,5 | 363,1 | 2,85 | ||||
| 22,0 | 380,1 | 2,98 | ||||
| 23,0 | 415,5 | 3,26 | ||||
| 24,0 | 452,4 | 3,55 | ||||
| 25,0 | 490,9 | 3,85 | ||||
| 26,0 | 530,9 | 4,17 | ||||
| 27,0 | 572,6 | 4,49 | ||||
| 28,0 | 615,7 | 4,83 | ||||
| 29,0 | 660,5 | 5,18 | ||||
| 30,0 | 706,9 | 5,55 | ||||
| 31,0 | -0,062 | -0,100 | -0,160 | -0,250 | 754,8 | 5,93 |
| 32,0 | 804,2 | 6,31 | ||||
| 33,0 | 855,3 | 6,71 | ||||
| 34,0 | 907,9 | 7,13 | ||||
| 35,0 | 962,1 | 7,55 | ||||
| 36,0 | 1018 | 7,99 | ||||
| 37,0 | 1075 | 8,44 | ||||
| 38,0 | 1134 | 8,90 | ||||
| 39,0 | 1195 | 9,38 | ||||
| 40,0 | 1257 | 9,86 | ||||
| 41,0 | 1320 | 10,36 | ||||
| 42,0 | 1385 | 10,87 | ||||
| 44,0 | 1521 | 11,94 | ||||
| 45,0 | 1590 | 12,48 | ||||
| 46,0 | 1662 | 13,05 | ||||
| 48,0 | 1810 | 14,21 | ||||
| 49,0 | 1886 | 14,80 | ||||
| 50,0 | 1963 | 15,41 | ||||
| 52,0 | -0,074 | -0,120 | -0,190 | -0,300 | 2124 | 16,67 |
| 53,0 | 2206 | 17,32 | ||||
| 55,0 | 2376 | 18,65 | ||||
| 56,0 | 2463 | 19,33 | ||||
| 58,0 | 2642 | 20,74 | ||||
| 60,0 | 2827 | 22,19 | ||||
| 61,0 | 2922 | 22,94 | ||||
| 62,0 | 3019 | 23,70 | ||||
| 63,0 | 3117 | 24,47 | ||||
| 65,0 | 3317 | 26,04 | ||||
| 67,0 | - | - | 3526 | 27,68 | ||
| 69,0 | 3739 | 29,35 | ||||
| 70,0 | 3848 | 30,21 | ||||
| 71,0 | 3959 | 31,08 | ||||
| 73,0 | 4185 | 32,85 | ||||
| 75,0 | 4418 | 34,68 | ||||
| 78,0 | 4778 | 37,51 | ||||
| 80,0 | 5027 | 39,46 | ||||
| 82,0 | - | - | -0,220 | -0,350 | 5281 | 41,45 |
| 85,0 | 5674 | 44,54 | ||||
| 88,0 | 6082 | 47,74 | ||||
| 90,0 | 6362 | 49,94 | ||||
| 92,0 | 6648 | 52,19 | ||||
| 95,0 | 7088 | 55,64 | ||||
| 98,0 | 7543 | 59,21 | ||||
| 100,0 | 7854 | 61,65 | ||||
Примечания:
По согласованию с клиентом возможно изготовление калиброванной стали и других диаметров. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
Марки стали и технические требования устанавливаются соответствующими стандартами на калиброванный прокат.
Предельная кривизна прутков:
| Диаметр, мм | Предельная кривизна в зависимости от поля допуска | |||||
на 1 м длины, мм | на полную длину, % | |||||
h9 | h10 и h11 | h12 | h9 | h10 и h11 | h12 | |
До 25 | 1,00 | 2,00 | 3,00 | 0,10 | 0,20 | 0,30 |
Св. 25 до 50 | 0,75 | 1,00 | 2,00 | 0,075 | 0,10 | 0,20 |
" 50 | 0,50 | 1,00 | 1,00 | 0,050 | 0,10 | 0,10 |
Чтобы купить калиброванную сталь от 500 кг с доставкой по России, обращайтесь к нашим специалистам.
